Melihat Teknologi SK8BOARD Tercanggih



Perkenalkan DTV Shredder Skateboard yaitu sebuah kendaraan militer yang merupakan kombinasi antara sebuah tank dengan skateboard. DTV Shredder Skateboard sangat fleksibel untuk digunakan secara individu dan juga bisa berjalan di segala medan karena menggunakan roda mirip sebuah tank tempur.



Dengan penggunaan mesin Honda 4 tak berkapasitas 200cc, kendaraan kecil ini bisa berjalan sampai kecepatan maksimum mencapai 48 km/ jam dan bisa mendaki jalan dengan sudut kemiringan 40°.



DTV Shredder Skateboard juga bisa dioperasikan melalui remote control dan bisa ditambahkan trailler kecil di belakangnya untuk membawa barang dagangan juga bisa.


Walaupun DTV Shredder Skateboard lebih khusus digunakan untuk militer tetapi kami yakin kalau agan mau keluar uang sebesar US$ 4.900 (sekitar Rp. 48 jutaan) pasti bisa membelinya.

Urbanmover Skateboard



Walaupun Bensol (bensin botol) masih relatif bukan berarti agan bisa memakai bensin sembarangan karena dapat mengurangi pemakaian bensin yang berarti dalam jangka waktu yang dekat minyak bumi akan habis dan agar menjaga lingkungan kita dari polusi kendaraan bermotor.


UrbanMover Skateboard merupakan salah satu cara untuk peduli terhadap lingkungan. Dengan bentuk seperti skateboard bisa di gunakan sebagai kendaraan untuk jalan-kalan atau ngojek dan bisa juga di buat berpergian ke tempat yg tidak terlalu jauh.


Skateboard yang satu ini sudah dilengkapi dengan motor/ mesin yang menggunakan baterai isi ulang (36V 600W) yang digunakan untuk menggerakkan roda sehingga anda tidak perlu bersusah payah menggunakan kaki anda untuk menjalankannya.



Skateboard ini sudah dilengkapi dengan remote control yang akan mengontrol kecepatan dan juga arah melalui koneksi nirkabel dan dapat di gunakan untuk vasilitas ojek barang.

Vertax Skateboard



Mencoba mengatasi keterbatasan dari skateboard yang hanya bisa digunakan di tempat yang rata dan mulus, Bryson Lovett seorang desainer asal Los Angeles membuat sebuah konsep desain skateboard dengan mengganti empat roda yang dimiliki menjadi roda berjalur seperti yang dimiliki tank militer. Dengan satu roda didepan dan belakang plus satu roda kecil di tengah sebagai penopang, transformasi ini diharapkan dapat membuat skateboard yang diberi nama Vertrax ini berjalan mulus di pasir, salju, rumput, jalan berbatuan bahkan berlumpur sekalipun.

Selain desain yang futuristik dan dinamis, Bryson juga melengkapi Vertrax dengan suspensi untuk menambah kenyamanan pengguna. Bermaksud untuk menjadikan desainnya sebagai alat transportasi urban, skateboard unik ini akan menggunakan listrik sebagai sumber tenaga penggeraknya yang ramah lingkungan, efisien dan tidak berisik.

TRANSMISI OTOMATIS CVT

Mobil matic pada umumnya ini memiliki sistem transmisi yang sama dengan skuter. Yaitu CVT matic. Tapi kenapa CVT skuter tidak bisa sehemat bebek? Bros pasti sudah tau semua bahwa di skuter banyak tenaga yang hilang percuma saat skuter mulai berjalan dari kondisi diam. Ini karena sistem CVT menggunakan roller-rollercentrifugal yang bekerja berdasarkan prinsip fisika, Faya sentrifugal (sebuah) massa benda yang berputar (pada porosnya) . Jadi perubahan rasio transmisi skuter hanya berubah berdasarkan putaran mesin. Makin tinggi makin membuat roller makin terlempar. Jika beban bertambah, maka akan tercipta kesetimbangan antara putaran mesin dengan beban sehingga skuter tidak akan berakselerasi lagi, kecepatannya tidak bertambah. Hal ini dapat terjadi misalnya saat tanjakan atau kecepatan topspeed tercapai).


Mengenai transmisi mobil seperti Honda Jazz yang sama-sama CVT, perubahan rasio transmisinya diatur oleh komputer. Jadi disesuaikan dengan kondisi beban mobil. Ini yang membuat semua tenaga mesin tersalurkan dan terpakai sempurna tanpa terbuang percuma. Berbeda dengan sistem roda gigi pada persneling mobil/motor.Misalnya kita jalan pada gigi tertentu, putaran mesin akan naik linear terhadap kecepatan kendaraan. Padahal sebenarnya tidak memerlukan putaran segitu pada kecepatan tertentu.




Ini kuncinya penghematan yang bisa didapatkan dengan prinsip CVT. Mesin hanya berputar pada putaran yang dibutuhkan oleh beban/kecepatan kendaraan. Ini tidak akan bisa didapatkan di sistem roda gigi karena kenaikan putaran vs kecepatan bersifat linear. Nah kembali ke bahasan utama: jika Pabrikan Motor menambahkan alat kontrol elektronik pada motor produksinya, maka menurut saya dengan cara berkendara yang normal, maka motor ini bisa menjadi motor yang ebih efesien lagi konsumsi bahan bakarnya.

Senada dengan bro BlueNote Visor down pun menuliskan pendapatnya mengenai Motor Ber CVT seperti yang ia katakan mengomentari sistem CVT untuk motor enduro yamaha :

MEMBUAT RODA GIGI MIRING 3D DENGAN AUTOCAD

Menggambar roda gigi miring (helical gear) 3D dengan AutoCAD memang sangat sulit karena di AutoCAD tidak ada menu TWIST (memuntir) seperti di 3DSMax atau Solidwork.
Maka biasanya untuk menggambar roda gigi miring 3D, saya menggabungkan AutoCAD dan 3DSMax, begini langkah-langkahnya :

1.Langkah pertama, gambar tampak atas dari penampang roda gigi (standar ukuran roda gigi bisa dilihat pada buku DASAR PERENCANAAN DAN PEMILIHAN ELEMEN MESIN karangan IR. SULARSO, MSME dan KIYOKATSU SUGA.

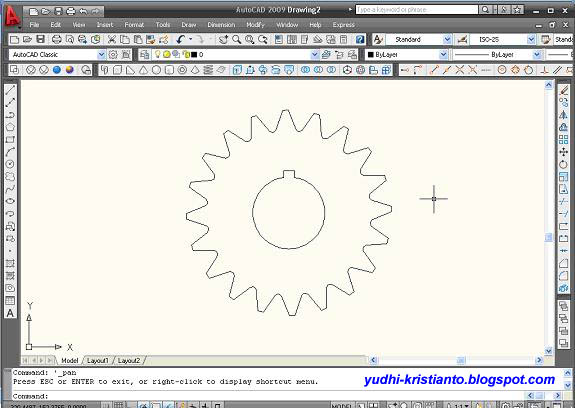

Bisa digunakan versi AutoCAD berapa saja, tapi pada contoh ini saya memakai AutoCAD 2009, hasilnya bisa dilihat seperti gambar di bawah ini :

2.Berikutnya gambar lubang poros lengkap dengan alur pasaknya. Hasilnya seperti gambar
di bawah ini :

3.Semua obyek di-REGION
Semua obyek di-EXTRUDE sesuai ketebalan yang dibutuhkan. Agar 2 obyek (roda gigi dan lubang poros) bisa dibedakan dengan mudah di 3DSMax, kedua obyek diberi warna yang berbeda.
Misalnya roda gigi saya beri warna kuning dan lubang poros (untuk SUBTRACT) saya beri warna biru, hasilnya seperti gambar di bawah ini.

4. AutoCAD memang bisa dipakai versi berapa saja tetapi 3DSMax hanya bisa membaca AutoCAD 2000, maka jika AutoCAD yang digunakan versi 2004 atau sesudahnya, lakukan langkah sebagai berikut :
Pada menu bar klik FILE kemudian SAVE AS
Berikutnya ikuti petunjuk berikut ini :

5. Setelah file tersimpan dalam versi AutoCAD 2000, buka program 3DSMax (bisa dilakukan versi berapa saja, pada contoh ini saya memakai 3DSMax 7) kemudian lakukan IMPORT dengan cara beriku ini :
Pada menu bar klik FILE kemudian IMPORT
Berikutnya ikuti petunjuk berikut ini :

6. Setelah muncul file AutoCAD, selanjutnya :
7. Selanjutnya :8. Dengan demikian muncul gambar roda gigi dalam 4 viewport seperti yang ditunjukkan pada gambar berikut ini :


9. Lakukan puntiran (TWIST) dengan cara :10. Selanjutnya :11. Berikutnya masukkan sudut kemiringan roda gigi yang diperlukan, misalnya 10 derajat, caranya :12. Selanjutnya lakukan proses melubangi roda gigi dengan pelubang yang sudah ada (SUBTRACT) caranya :13. Selanjutnya :14. Pilih menu BOELAN dengan cara :15. Berikutnya bisa dilakukan SUBTRACT dengan cara :16. Kemudian klik obyek SUBTRACK, agar lebih mudah lakukan klik pada TOP VIEWPORT seperti gambar berikut ini :17. Dengan demikian roda gigi sudah berlubang seperti gambar berikut ini :

18. Agar gambar roda gigi lebih halus, lakukan menu SMOOTH dengan cara sebagai berikut :19. Selanjutnya :
20. Selanjutnya :
21 Sebenarnya di 3DSMax juga bisa di-RENDER seperti AutoCAD, tetapi jika Anda lebih terbiasa dengan AutoCAD, gambar 3DSMax bisa di-EXPORT ke AutoCAD, caranya :
Pada menu bar klik FILE kemudian EXPORT
Selanjutnya ikuti petunjuk pada gambar berikut ini :22. Berikutnya :
 Dengan demikian gambar roda gigi miring yang sudah jadi bisa dibuka di AutoCAD, silahkan coba.

Berikut ini saya tampilkan hasil render dengan AutoCAD dan dengan 3DSMax, silahkan dibandingkan :
Dengan AutoCAD 2000 – AutoCAD 2006

Dengan AutoCAD 2007 – AutoCAD 2010

Dengan 3DSMax 7

Bisa dibandingkan bahwa render dengan 3DSMax lebih indah dan realistik, selain itu animasinya lebih lengkap. Kalau begitu mengapa dari awal menggambarnya tidak dengan 3DSMax saja ?

Alasannya, dibanding AutoCAD, 3DSMax tetap mempunyai kelemahan yaitu sangat sulit untuk menggambar dengan ukuran yang tepat.
Oleh karena itulah pada gambar awal dilakukan dengan AutoCAD sehingga ukurannya benar-benar tepat kemudian untuk finishingnya menggunakan 3DSMax
